簡単な紹介
カンチレバー ビーム ロードセルは、固定端ビームのひずみを検出することで力を測定するように設計された計量センサーの一種で、一般に産業用および商業用途で正確な重量測定を行うためにロードセル計量システムに統合されています。{0}このシステムは機械的な力を電気信号に変換し、正確で信頼性の高い質量読み取りを可能にします。
特徴
1. 高張力合金鋼-製で、過酷な環境でも耐久性と耐食性を保証します。
2. IP67を実現し、粉塵や水の浸入から内部部品を保護し、安定した性能を発揮します。
3. 高感度を備えたコンパクトな設計で、スペースと精度が重要なコンパクトなロードセル計量システムへの統合に最適です。
コア仕様
| 荷重範囲 | 500kg～3000kg |
| 定格出力(mV/V) | 2mV/V |
| 包括的なエラー | ±0.02%FS |
| 入出力抵抗(Ω) | 381±4/350±1 |
| 電線仕様長さ | φ5.2*3mまたはカスタマイズ |
| 配線方法 | 緑 --------励起+ 黒------興奮- 白-----シグナル+ 赤------信号- |
応用
モデル ZH-SBC 詳細仕様
|
容量 |
500kg、1000kg、2000kg、3000kg |
材料 |
合金鋼 |
|
定格出力(mV/V) |
2.0±0.002 |
非直線性- |
±0.02%FS |
|
ヒステリシス |
±0.02%FS |
再現性 |
±0.01%FS |
|
クリープ(30分) |
±0.02%FS |
ゼロバランス |
±1.00%FS |
|
ゼロに対する温度の影響 |
±0.02%FS/10度 |
出力に対する温度の影響 |
±0.02%FS/10度 |
|
入力抵抗(Ω) |
381±4 |
出力抵抗(Ω) |
350±1 |
|
絶縁抵抗 |
5000MΩ以上 |
励起電圧 |
5V-10V(DC) |
|
補償温度範囲 |
-10~+50度 |
使用温度範囲 |
-20~+60度 |
|
安全な過負荷 |
150%FS |
破壊荷重 |
300%FS |
|
ケーブル |
Φ5.2 X 3M またはリクエストに応じてカスタマイズ |
ケーブルのカラーコード |
入力: 緑+黒- 出力: 白+赤 - |

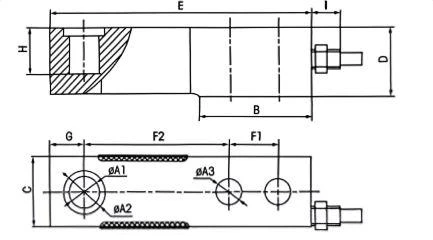

概要図

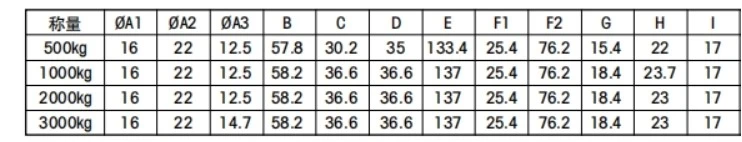

具体的なサイズ表
