簡単な紹介
アルミニウム製シングルポイント ロードセルは、スーパーマーケットのカウンター、医療機器、包装機などの商業用および軽工業用計量アプリケーションで広く使用されており、コスト重視の環境でも信頼性の高いパフォーマンスを提供します。{0}{1}ロードセル秤に組み込むと、正確で安定した重量測定値が保証され、精度と手頃な価格の両方が要求されるアプリケーションにとって理想的なソリューションとなります。
特徴
1. ロードセル秤にシームレスに統合できるように特別に開発 アルミニウム製の平行ビーム構造により、商業および工業用のさまざまな計量作業において高精度、安定性、および一貫したパフォーマンスが保証されます。
2. このロードセルはロードセル秤での使用に最適化されています。 優れた直線性、再現性、環境の影響に対する耐性を提供し、長期間にわたる正確な重量測定を可能にします。
3. このロードセルは高級アルミニウム合金で製造されており、軽量、強度、耐食性を完璧に組み合わせており、屋内と屋外の両方の計量ソリューションに適しています。
コア仕様
| 負荷範囲 | 50kg～2000kg |
| 定格出力(mV/V) | 2.0±0.1mV/V |
| 包括的なエラー | 0.02%FS |
| 入出力抵抗(Ω) | 410±15/350±3 |
| 電線仕様長さ | Φ5.4 *3M またはご要望に応じてカスタマイズ |
| 配線方法 | 赤 --------興奮+ 黒------興奮- 緑-----信号+ 白------信号- |
応用
混雑した小売環境では、このアルミニウム製平行ビーム ロードセルは、スーパーマーケットのレジカウンターでロードセル計量器の主要コンポーネントとして使用され、製品の重量をリアルタイムで正確に測定し、正しい価格設定と効率的な顧客サービスを保証します。
詳細仕様
|
容量 |
50～2000kg |
材料 |
アルミニウム |
|
定格出力(mV/V) |
2.0±0.1 |
非直線性- |
±0.02%FS |
|
ヒステリシス |
±0.02%FS |
再現性 |
±0.01%FS |
|
クリープ(30分) |
±0.02%FS |
ゼロバランス |
±1.00%FS |
|
ゼロに対する温度の影響 |
±0.02%FS/10度 |
出力に対する温度の影響 |
±0.02%FS/10度 |
|
入力抵抗(Ω) |
410±15 |
出力抵抗(Ω) |
350±3 |
|
絶縁抵抗 |
5000MΩ以上 |
励起電圧 |
5V-10V(DC) |
|
補償温度範囲 |
-10~+50度 |
使用温度範囲 |
-20~+60度 |
|
安全な過負荷 |
120%FS |
破壊荷重 |
150%FS |
|
ケーブル |
Φ 5.4 X 3M またはリクエストに応じてカスタマイズ |
ケーブルのカラーコード |
入力: 赤+黒- 出力: 緑+白- |

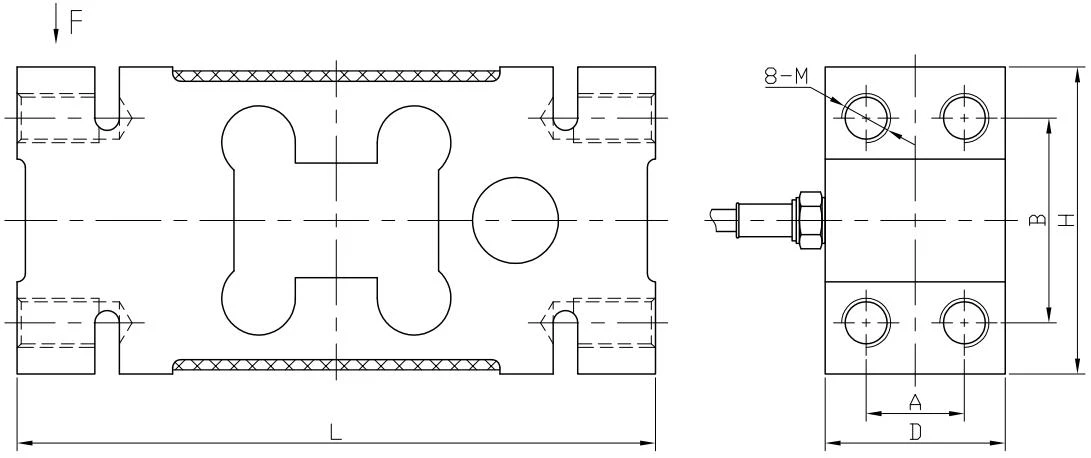

概要図
具体的なサイズ表
|
定格荷重(kg) |
L |
D |
H |
A |
B |
M |
最大プラットフォームサイズ |
|
50-200 |
156 |
44 |
75 |
24 |
50 |
M12×1.75 |
600×600 |
|
250-750se |
146 |
60 |
95 |
36 |
70 |
M12×1.75 |
600×600 |
|
750-2000 |
176 |
76 |
123 |
46 |
95 |
M16×2 |
800×1000 |
