簡単な紹介
圧縮ロードセルは、単一軸に沿って加えられる力を測定するように設計された円柱形の計量センサーで、通常は重量物計量システムで使用されます。{0}}
特徴
1. 高い容量と構造剛性があり、大きな荷重に最適です。
2. 圧縮ロードセルは、横方向の力と軸外荷重に対する優れた耐性を備えています。-
3. 圧縮ロードセルはステンレス鋼または合金構造で作られており、長寿命を実現します。
コア仕様
| 荷重範囲 |
5t-450t |
| 定格出力(mV/V) | 2.00±0.005 または要求に応じてカスタマイズ |
| 包括的なエラー | ±0.02%FS |
| 入出力抵抗(Ω) | 450±5/480±5 |
| 電線仕様長さ | Φ6 (7.5) X 9M またはご要望に応じてカスタマイズ |
| 配線方法 | 赤 --------興奮+ 黒------興奮- 緑-----信号+ 白------信号- |
応用
モデル ZH-CT1 詳細仕様
|
容量 |
5t-450t |
材料 |
合金鋼/ステンレス鋼 |
|
定格出力(mV/V) |
2.00±0.005 またはリクエストに応じてカスタマイズ |
非直線性- |
±0.02%FS |
|
ヒステリシス |
±0.02%FS |
再現性 |
±0.01%FS |
|
クリープ(30分) |
±0.02%FS |
ゼロバランス |
±1.00%FS |
|
ゼロに対する温度の影響 |
±0.02%FS/10度 |
出力に対する温度の影響 |
±0.02%FS/10度 |
|
入力抵抗(Ω) |
450±5 |
出力抵抗(Ω) |
480±5 |
|
絶縁抵抗 |
5000MΩ以上 |
励起電圧 |
5V-10V(DC) |
|
補償温度範囲 |
-10~+50度 |
使用温度範囲 |
-20~+60度 |
|
安全な過負荷 |
120%FS |
破壊荷重 |
150%FS |
|
ケーブル |
Φ6 (7.5) X 9M またはリクエストに応じてカスタマイズ |
ケーブルのカラーコード |
入力: 赤+黒- 出力: 緑+白- |

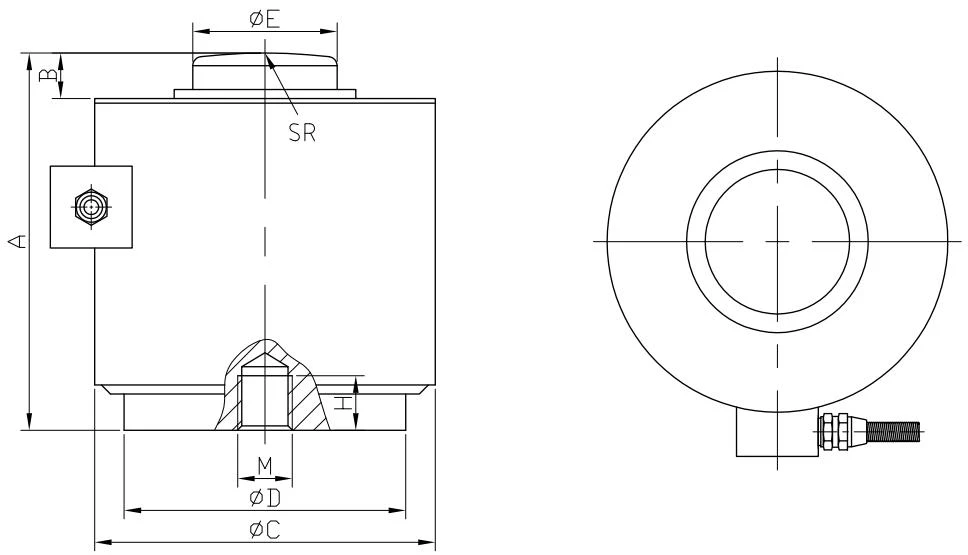

概要図
具体的なサイズ表
|
評価済み 負荷(t) |
A |
B |
C |
D |
E |
M |
H |
SR |
|
5-20t |
83.0 |
10.0 |
75.0 |
62.0 |
31.8 |
M12×1.75 |
13.0 |
125.0 |
|
45-60t |
127.0 |
14.0 |
100.6 |
88.6 |
59.0 |
M20×1.5 |
18.0 |
152.0 |
|
90-180t |
184.5 |
26.0 |
150.6 |
134.4 |
80.0 |
M20×1.5 |
25.0 |
400.0 |
|
225t |
229.0 |
26.0 |
164.0 |
148.0 |
93.7 |
M20×1.5 |
25.0 |
400.0 |
|
300-450t |
304.8 |
26.0 |
177.0 |
165.1 |
139.7 |
M20×1.5 |
32.0 |
1143.0 |
