簡単な紹介
S- タイプ設計の引張ロードセルは、高い直線性と最小限のたわみで引張力を測定するために特に最適化されています。その独自の形状により、動的または変動する引張荷重下でも構造の完全性と測定精度を維持できます。
特徴
1. 引張ロードセルは、繰り返しの応力サイクルに耐え、時間の経過による変形に耐えられるよう、高級合金鋼-で製造されています。
2.引張ロードセルには、感度と温度補償を強化するために完全なホイートストンブリッジ構成で配置された高精度ひずみゲージが組み込まれています。
3.湿気、振動、粒子汚染から内部電子機器を保護するために、接着剤で密封された接合部と組み合わせた堅牢なエポキシカプセル化を使用します。
コア仕様
| 荷重範囲 | 30t |
| 定格出力(mV/V) | 2.0±0.005mV/V |
| 包括的なエラー | 0.02%FS |
| 入出力抵抗(Ω) | 385±10/350±5 |
| 電線仕様長さ | Φ6 *9m またはご要望に応じてカスタマイズ |
| 配線方法 | 赤 --------興奮+ 黒------興奮- 緑-----信号+ 白------信号- |
応用
引張ロードセルは、信頼性の高い引張力測定が重要である天井吊り上げ装置、ケーブル張力監視システム、材料試験機、産業用ホイスト、吊り荷重インジケータなどで広く使用されています。
モデル ZH-ST4 詳細仕様
|
容量 |
30t |
材料 |
合金鋼 |
|
定格出力(mV/V) |
2.0 ± 0.005 |
非直線性- |
±0.02%FS |
|
ヒステリシス |
±0.02%FS |
再現性 |
±0.01%FS |
|
クリープ(30分) |
±0.02%FS |
ゼロバランス |
±1.00%FS |
|
ゼロに対する温度の影響 |
±0.02%FS/10度 |
出力に対する温度の影響 |
±0.02%FS/10度 |
|
入力抵抗(Ω) |
385±10 |
出力抵抗(Ω) |
350±5 |
|
絶縁抵抗 |
5000MΩ以上 |
励起電圧 |
5V-10V(DC) |
|
補償温度範囲 |
-10~+50度 |
使用温度範囲 |
-20~+60度 |
|
安全な過負荷 |
120%FS |
破壊荷重 |
150%FS |
|
ケーブル |
Φ6 X9 M またはリクエストに応じてカスタマイズ |
ケーブルのカラーコード |
入力: 赤+黒- 出力:緑+白- |

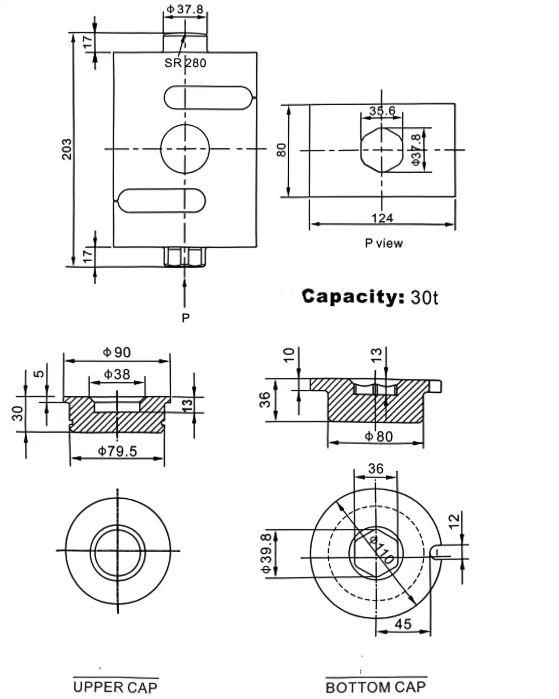

概要図
