簡単な紹介

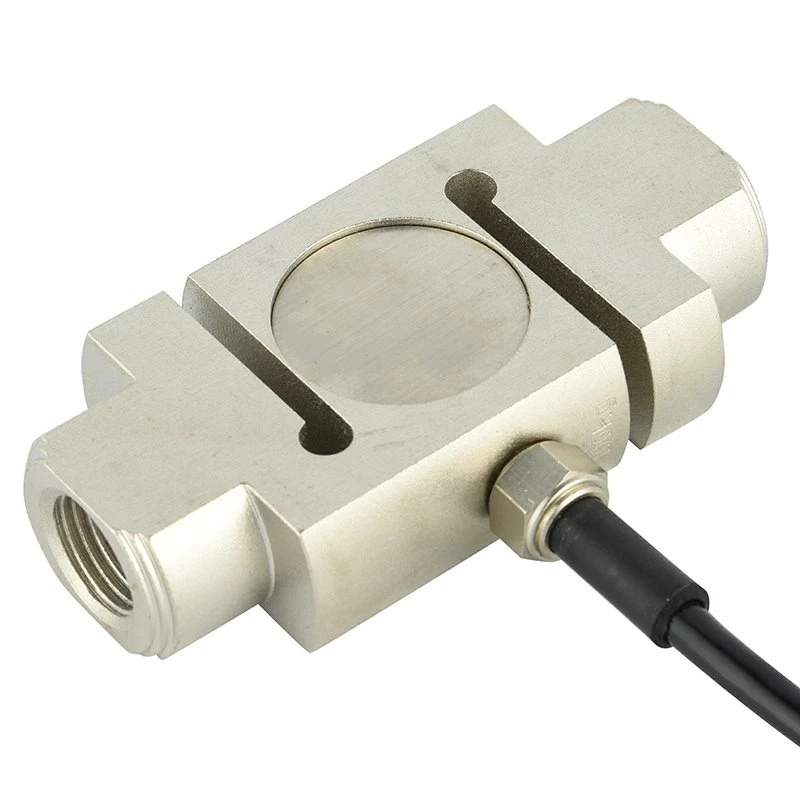

S ビーム ロードセルは、引張力と圧縮力の両方を正確に測定できるように最適化された、「S」字型の構造を備えた力検出デバイスです。{0}{1}加えられた荷重によって生じる変形を検出し、それを電気出力に変換するひずみゲージの原理に基づいて動作します。
特徴
1. 高強度合金鋼またはステンレス鋼で製造されており、耐久性と摩耗、腐食、または温度変化に対する耐性が保証されています。{1}
2. 内部コンポーネントを湿気、ほこり、その他の環境汚染物質から保護するために、接着ポッティング (接着シール) を使用して密閉されています。
3. S ビームロードセルはひずみゲージ技術を利用して機械的変形を正確に測定し、さまざまな力の範囲にわたって安定した再現可能な読み取り値を提供します。
コア仕様
| 荷重範囲 | 100kg、200kg、300kg、500kg、700kg、1000kg |
| 定格出力(mV/V) | 2.0±0.005mV/V |
| 包括的なエラー | 0.03%FS |
| 入出力抵抗(Ω) | 650±10/650±5 |
| 電線仕様長さ | Φ 5 * 3 m またはリクエストに応じてカスタマイズ |
| 配線方法 | 赤 --------興奮+ 黒------興奮- 緑-----信号+ 白------信号- |
応用
S ビーム ロード セルは、信頼性の高い力測定が不可欠なホットおよびコールド プレス機、材料試験装置、ホッパーおよびタンク計量システム、クレーン スケール、引張/圧縮試験リグで広く使用されています。
モデル ZH-ST3 詳細仕様
|
容量 |
100、200、300、500、700、1000kg |
材料 |
合金鋼/ステンレス鋼 |
|
定格出力(mV/V) |
2.0 ± 0.005 |
非直線性- |
±0.03%FS |
|
ヒステリシス |
±0.03%FS |
再現性 |
±0.01%FS |
|
クリープ(30分) |
±0.05%FS |
ゼロバランス |
±1.00%FS |
|
ゼロに対する温度の影響 |
±0.05%FS/10度 |
出力に対する温度の影響 |
±0.05%FS/10度 |
|
入力抵抗(Ω) |
650±10 |
出力抵抗(Ω) |
650±5 |
|
絶縁抵抗 |
5000MΩ以上 |
励起電圧 |
5V-10V(DC) |
|
補償温度範囲 |
-10~+50度 |
使用温度範囲 |
-20~+60度 |
|
安全な過負荷 |
120%FS |
破壊荷重 |
150%FS |
|
ケーブル |
Φ 5 X 3 M またはリクエストに応じてカスタマイズ |
ケーブルのカラーコード |
入力: 赤+黒- 出力:緑+白- |

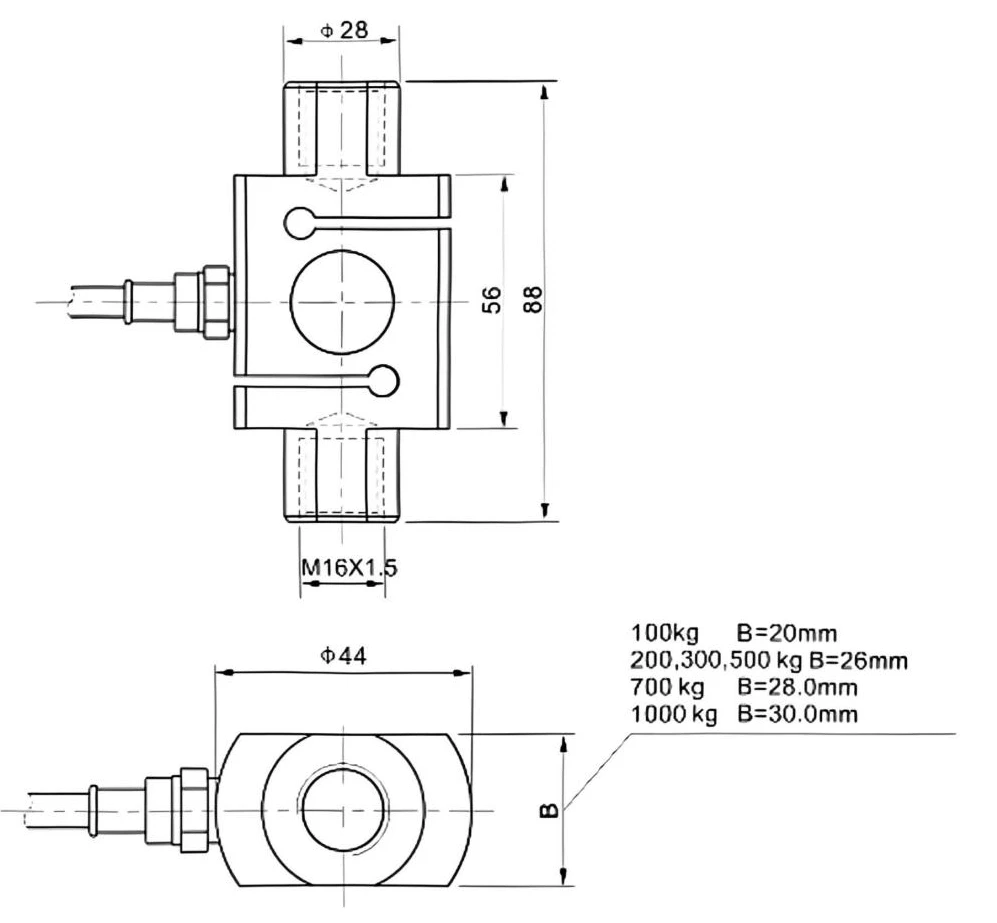

概要図
