簡単な紹介
コンパクトで薄型のフォームファクターと優れた構造強度を備えた 5 トンのロードセルは、材料試験、バッチング システム、重工業機械などの重要な用途で正確で信頼性の高い力測定を実現します。{0}
特徴
1. 最適化された構造設計: コンパクトなブリッジ型構造を特徴とする 5 トンのロードセルは、限られたスペースでも優れたオフセンター荷重耐性と直線性を維持します。-、スペースに制約のある計量システムに最適です。-
2. シール性能: IP65 保護等級により、ロードセルは湿気、ほこり、腐食性の環境でも長期にわたって確実に動作し、メンテナンスの頻度が軽減されます。
3. 高強度材料の適用: 高品質の合金鋼またはステンレス鋼エラストマーで作られた 5 トンのロードセルは、優れた耐疲労性と耐荷重性を備え、繰り返しの高荷重衝撃に耐える重機やバッチ処理システムに適しています。-
コア仕様
| 荷重範囲 | 2t,3t,5t,10t |
| 定格出力(mV/V) | 2.0±0.0005 |
| 包括的なエラー | ±0.02%FS |
| 入出力抵抗(Ω) | 770+115/700+5 |
| 電線仕様長さ | Φ5.4 X 6Mまたはリクエストに応じてカスタマイズ |
| 配線方法 | 赤 --------興奮+ 黒------興奮- 緑-----信号+ 白------信号- |
応用
5 トンのロードセルは、頑丈な工業用計量システムで一般的に使用される両端せん断ビーム (二重盲穴) ロードセルでの使用に最適です。{{1}これらのセンサーは、大きな荷重下でも高い精度と安定性を提供するため、トラックスケール、鉄道秤量台、大型ホッパーやサイロ計量システムなどの用途に最適です。ダブルブラインドホール設計により、構造の完全性が強化され、横からの力による干渉が最小限に抑えられ、過酷な環境でも信頼性の高いパフォーマンスが保証されます。このため、容量 5 トンのロードセルは、物流ハブ、鉱山作業、バルクマテリアルハンドリング施設での正確な重量測定に信頼できる選択肢となります。
モデル ZH-DS12 詳細仕様
|
容量 |
2t,3t,5t,10t |
材料 |
合金鋼 |
|
定格出力(mV/V) |
2.0±0.0005 |
非直線性- |
±0.02%FS |
|
ヒステリシス |
±0.02%FS |
再現性 |
±0.01%FS |
|
クリープ(30分) |
±0.02%FS |
ゼロバランス |
±1.00%FS |
|
ゼロに対する温度の影響 |
±0.02%FS/10度 |
出力に対する温度の影響 |
±0.02%FS/10度 |
|
入力抵抗(Ω) |
770+115 |
出力抵抗(Ω) |
700+5 |
|
絶縁抵抗 |
5000MΩ以上 |
励起電圧 |
10V(DC) |
|
補償温度範囲 |
-10~+50度 |
使用温度範囲 |
-20~+60度 |
|
安全な過負荷 |
120%FS |
破壊荷重 |
120%FS |
|
ケーブル |
Φ5.4 X 6M またはリクエストに応じてカスタマイズ |
ケーブルのカラーコード |
入力: 赤+黒- 出力: 緑+白- |

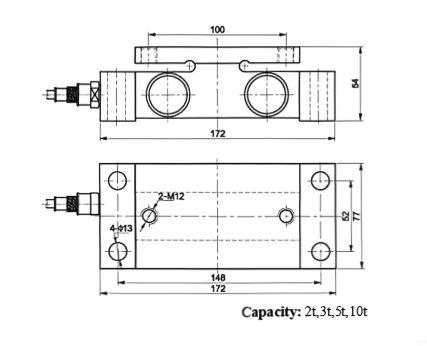

概要図
